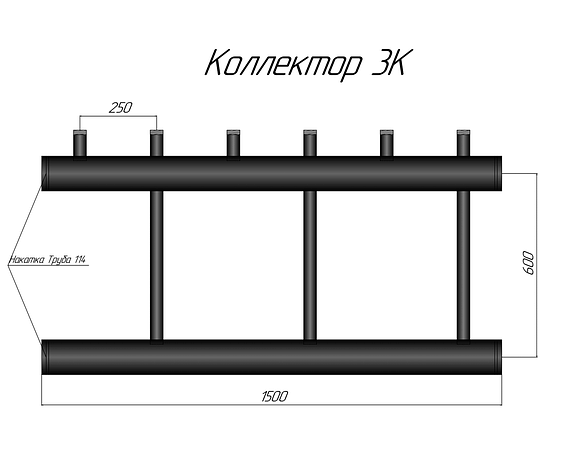

Розподільчий колектора на 3 контуру

Розподільні колектори

Розподільні колектори для систем великої потужності (до 2800 кВт) з чорної сталі призначені для розподілу теплоносія, що надходить з котла, між контурами споживачів. Виконані з повним термогидравлическим поділом подаючої і зворотної лінії. Виготовляються в двох модифікаціях на 2 або 3 контуру споживачів, які можуть комбінуватися довільним чином.

Розподільча гребінка складається з подаючого і зворотного колекторів, розташованих один над одним у вигляді єдиного модуля. Теплоносій надходить від контуру нагрівача (котла), потрапляючи в розподільну гребінку перерозподіляється по контурах, далі теплоносій збирається в зворотну камеру розподільника і направляється назад в котел.

Розподільча гребінка складається з подаючого і зворотного колекторів, розташованих один над одним у вигляді єдиного модуля.

Верхній колектор – подаючий, нижній – зворотний. Підключення котельного контуру до розподільника можливо як зліва, так і справа. Лінія контуру споживача розташована ліворуч чинності заводського виконання розподільника.

Всі з'єднання розподільника під з'єднання Victaulic. Умовні діаметри виходів для підключення контурів споживачів Ду 50.

Розподільники виконані з чорної сталі, покриті чорним лаком, поставляються в термоізоляції, з двома телескопічними опорами (діапазон регулювання Δ=180 мм).

Розподільник з одного боку має глухі диски в з'єднаннях Victaulic у верхньому і нижньому колекторах. При цьому кожен з дисків має заглушку 1/2", в яку, наприклад, може бути інтегрований кран KFE для зливу колекторів. Для припасування іншого розподільника при розширенні кількості контурів споживачів, глухі диски виймаються, і з'єднання здійснюється за допомогою звільнилися сполук Victaulic.
